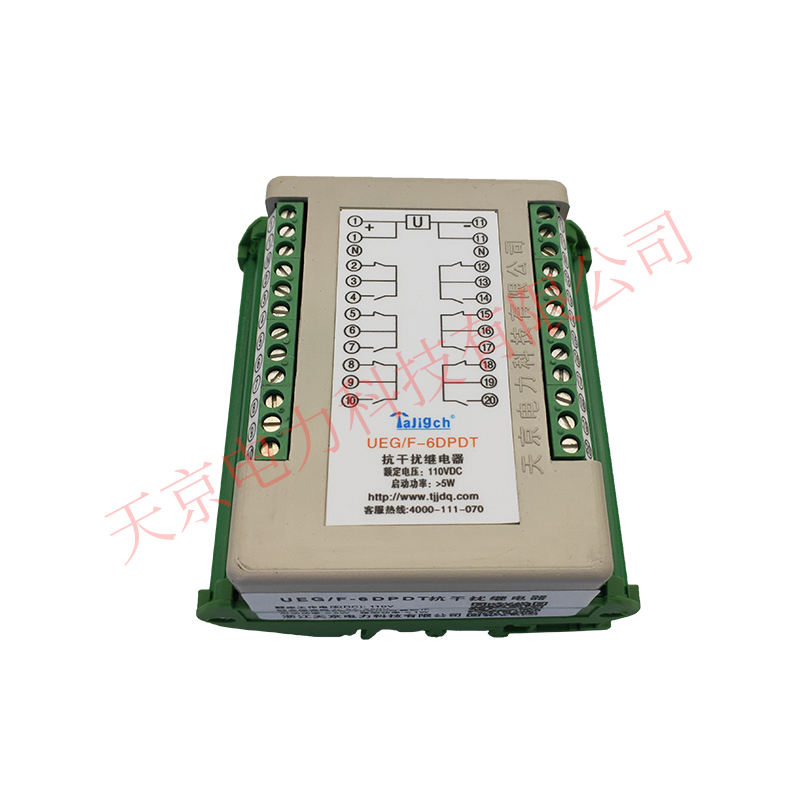

UEG/F-4DPDT

产品时间:2020-08-11 13:35:42

电力系统中,经常出现保护及测控系统误动的情况,其一是现代大电网要求开关量判断的时间极短;其二,保护及测控单元中多采用灵敏器件,动作功率较小;其三,由于厂站系统的建设规模越来越大,电缆过长,电缆的分布电容也越来越大,各种设备均采用逆变电源,而逆变电源本身会对厂站的直流系统产生高频分量,一次设备操作也会引起大量的高频谐波分量,所以当电缆中大量存在各种频率的口。
详细介绍

抗干扰继电器:UEG/F-2DPDT   UEG/F-4DPDT  UEG/F-6DPDT   UEG/F-8DPDT

电力系统中,经常出现保护及测控系统误动的情况,其一是现代大电网要求开关量判断的时间极短;其二,保护及测控单元中多采用灵敏器件,动作功率较小;其三,由于厂站系统的建设规模越来越大,电缆过长,电缆的分布电容也越来越大,各种设备均采用逆变电源,而逆变电源本身会对厂站的直流系统产生高频分量,一次设备操作也会引起大量的高频谐波分量,所以当电缆中大量存在各种频率的口。

技术参数

◆额定工作电压(DC) : 220V/1 10V/其它

◆接点容量:载流容量8A断弧容量60W ( 220VDC) ; 2000VA

◆动作电压: 55%~70% Un可靠动作

◆动作时间: 10mst25ms

◆继电器动作时的启动功率:5W

◆额定直流时稳态动作功率:3W

◆额定直流时启动功率:18.31W (DC220V ) 12: 43W (DC110V )

◆绝缘电阻:继电器的线圈和接点之间,线圈与外壳之间以及接点与外壳之间用开路电压500V的兆欧表测量绝缘电阻,正常试验大气条件下,各回路的绝缘电阻> 100MQ

◆介质强度:继电器的线圈和接点之间,线圈与外壳之间以及接点与外壳之间能承受频率为50Hz,电压为2500V, 漏电流为5mA,历时1分钟的工频耐压试验,无击穿、无闪络及元器件损坏现象。

UEG/F-DPDT/

额定工作电压.

功能选配

=默认工作时间10- 25ms

1=动作时间≤10ms

DPDT:带公共端的转换接点

-接点形式: 2=2组接点6=6组接点

6=6组接点8=8组接点

-抗干扰继电器
