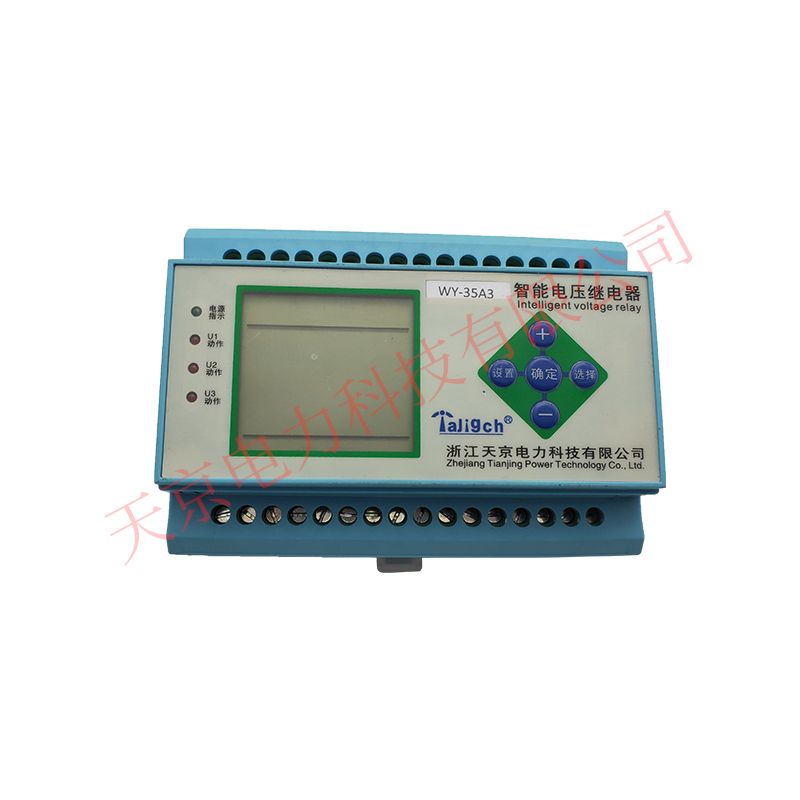

WY-35A3

产品时间:2020-08-21 10:17:22

WY-30 系列三相电压继电器是带延时功能的液晶显示交流智能电压继电器。可用于发电 机,变压器和输电线的继电保护装置中,作为过电压或欠电压闭锁的动作元件。该继电器由 数字电路构成执行回路,具有灵敏度高,实时测量并显示当前电压值等特点。多相输入时, 各相同时整定,出口同一继电器。
详细介绍

一. 概述

WY-30 系列三相电压继电器是带延时功能的液晶显示交流智能电压继电器。可用于发电

机,变压器和输电线的继电保护装置中,作为过电压或欠电压闭锁的动作元件。该继电器由

数字电路构成执行回路,具有灵敏度高,实时测量并显示当前电压值等特点。多相输入时,

各相同时整定,出口同一继电器。

二. 技术参数.

额定辅助电源:DC50320V AC30265V

额定输入电压 Ue100V200V400V

额定频率:50HZ

电压整定范围:(0.1-1.0)Ue

电压精度:±5%

工作环境:-10℃~+40,5%~95%无凝露;

重量:不大于 1.2kg

返回系数:过量动作:0.9

欠量动作:1.1

延时整定范围:0.1-99.9S

延时精度:2%±50ms

接点容量:载流容量 5A

断弧容量 30WDC);62.5VA AC

储存环境:-25℃~+70,5%~95%

继电器各电路与外露导电部分之间,以及各独立回路之间,分别用开路电压为 1000V

的摇表测试其绝缘电阻

100MΩ

介质强度.

继电器各电路与外露导电部分之间,以及各独立回路之间,应能承受 2KV50HZ)交流试

验电压,历时 1min 的试验,无绝缘击穿或闪络现象

七. 产品使用设置

电压整定值;1-100VAC 1-200VAC 1-400VAC .

时间整定值范围: 0.1-99.9S

1. U1. 在正常运行界面下,按 1 次( 设置)键,此时进入 U1 电压设置页面. +加或 -

减键设置电压,设置你所需要的工作电压 。

2. U1. 在正常运行界面下. 2 次( 设置)键. 此时进入 U1 电压动作时间设置页面. +

加或 -减设置时间

3. U2. 在正常运行界面下,按 3 次( 设置)键,此时进入 U2 电压设置页面,按+加或 -

键设置电压,设置你所需要的工作电压 。

4. U2. 在正常运行界面下. 4 次( 设置)键. 此时进入 U2 电压动作时间设置页面. +

加或 -减设置时间

5. U3. 在正常运行界面下,按 5 次( 设置)键,此时进入 U2 电压设置页面,按+加或 -

键设置电压,设置你所需要的工作电压 。

6. U3. 在正常运行界面下. 6 次( 设置)键. 此时进入 U2 电压动作时间设置页面. +

加或 -减设置时间 全部设置完成 . 按确认键完成.

7. 当输入任意一相欠压满足动作条件(动作电压超过门槛且整定延时时间到时),继电器

动作,同时灯熄灭,并且 U1. U2(或 U3)灯指示满足动作条件的动作相。UV)灯熄

灭,时时间已到,继电器已出口。

当输入值接近动作条件时,继电器进入动作预备状态,所有芯片资源全部用来计算输入

值,一旦满足条件,立即启动计时。继电器设有启动量连续判断功能和突变量连续判断功能,

能够有效迅速的判断输入值,并躲过短时干扰。

WY-31A1 WY-35A1 WY-31A3 WY-35A3
