一，概术

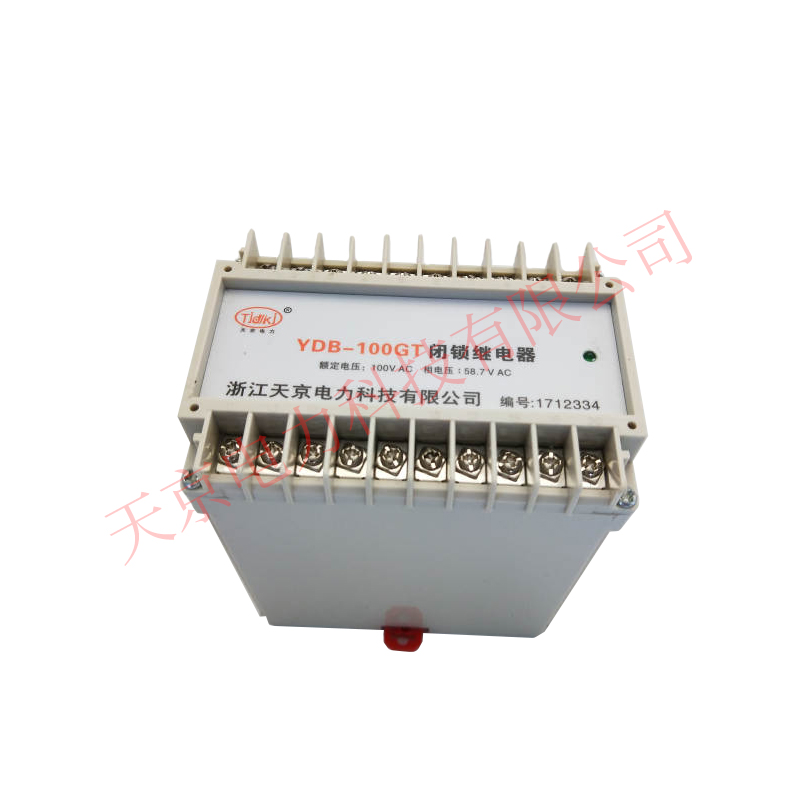

天京电力生产的导轨闭锁继电器(以下简称继电器)用于发电厂及变电所内高压母线带电时防止合接地刀闸。

二，技术参数

1.       额定电压电压100V

2.       额定频率50HZ

3.  额定电压(线电压100V，相电压58V)下，继电器每相所消耗的功率不大于5VA.加对称电压100V时，继电器执行元件1JH、2JH转换触点动断部分的断开时间不大于15ms。

4.  触点容量5A.AC250V

四.  调整和检验

1.  在闭锁继电器端子2-4-6-8脚上加上对称电压100V（相电压58V）此时继电器转换触点的动段部分断开，此时继电器转换触点的动断部分断开时间不大于0.01s。

2.  闭锁继电器在A相/B相/C相.同样继电器若一相或两相断线时能可靠动作.只有三相同时段电继电器触点才返回原始无电状态。

3.  继电器面板指示灯为带点指示灯，正常情况下此灯常亮。
