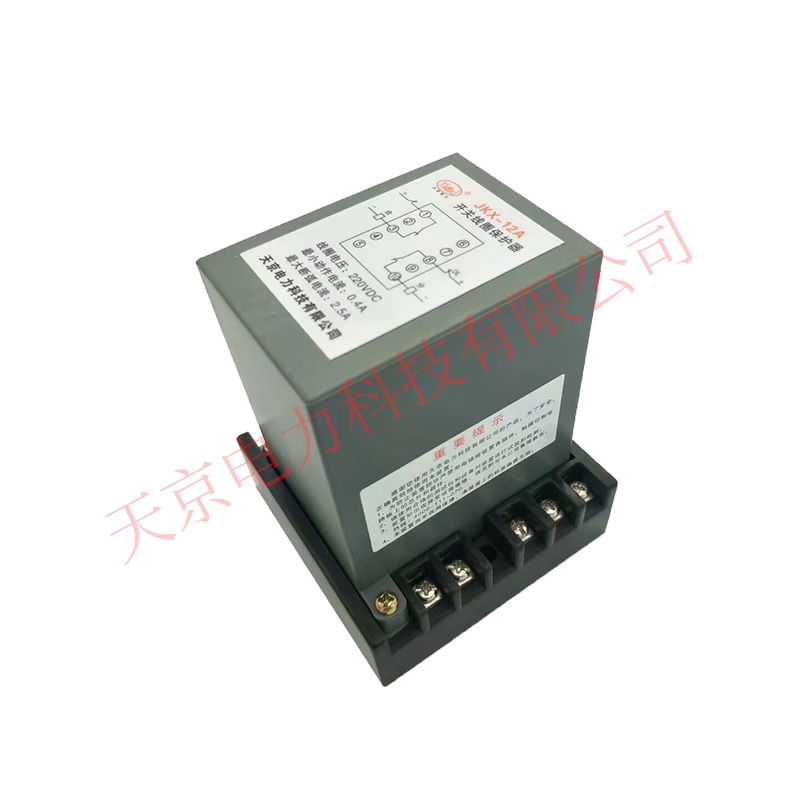

JKX-12A

产品时间:2020-09-05 10:00:49

该产品专解决长期以来由于主开关机械部分发生卡死而造成辅助接点不到位、主辅接点动作时间配合不当、辅助接点拉弧烧伤粘接等,而烧毁分合线圈,影响开关正常分合闸操作,造成停电事故。产生经过一个固定的延时时间强迫分断线圈电流,保证系统安全。
详细介绍

JKX  开关线圈保护器
一、用途:
该产品专解决长期以来由于主开关机械部分发生卡死而造成辅助接点不到位、主辅接点动作
时间配合不当、辅助接点拉弧烧伤粘接等,而烧毁分合线圈,影响开关正常分合闸操作,造成停
电事故。产生经过一个固定的延时时间强迫分断线圈电流,保证系统安全。
二、主要技术指标:
1、适用于分、合闸线圈电流为:控母电压 220V 等级,动作电流范围为 0.4~2.5A:
控母电压 110V 等级,动作电流范围为 0.6~5A。
2、 时断开时间:1--5S,级差 0.5S(数码开关整定值乘以 0.5S),偏差小于级差值。
3、接点返回时间:出口继电器动作后断电能可靠返回,且返回时间大于 150mS。
4、接点寿命:在不超过接点最大容量的情况下,接点断弧次数不小于 300 次。
5、回路功耗:电流启动回路最大压降 8V。
3、使用说明:
3.1、保护器 J1、J3 为大容量接点,J2、J4 为保护器动作后送远方监控系统的报警接点。
3.2、回路合闸脉冲短时不会消失,建议采用 JKX-31Z 型保护器。当合闸回路接通、机构故障 DL
不能正常断开时,J1 接点经一定延时强迫分断回路,并自保持,接通 AN 复归按钮返回。使用时
需提供工作电源。AN1 为外部复归按钮,AN2 为内部自带复归按钮。
