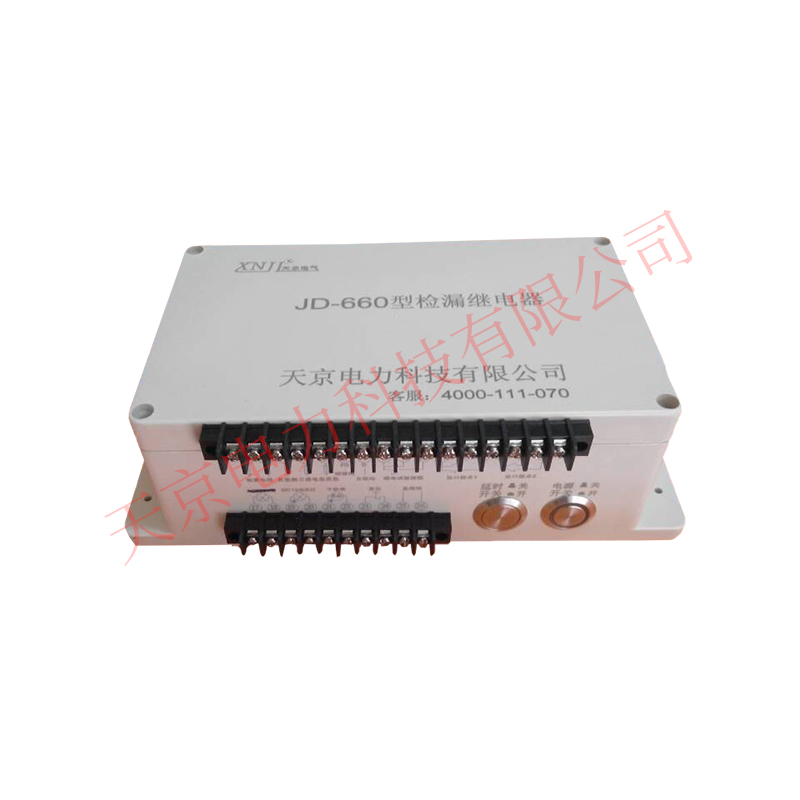

JD-127

产品时间:2020-09-05 10:19:13

LLJ-□F(S)系列漏电继电器(以下简称继电器)适用于交流电压至1140V,频率为50Hz,该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置,作漏电和触电保护之用,可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。
详细介绍

 LLJ-FS)型漏电继电器使用说明书



一、产品用途及特点

     LLJ-□F(S)系列漏电继电器(以下简称继电器)适用于交流电压至1140V,频率为50Hz,该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置,作漏电和触电保护之用,可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。

    体积小,安装使用方便,动作值固定分档可调,动作可靠,连续供电稳定,操作简易。能适应各地用户,可以用来对线路进行接地故障保护,防止由于接地故障电流引起的设备事故或电气火灾,也可用来对人体触电解除提供间接接触保护。

     它适用于电源系统中心点直接接地或不接地的高、低压配电系统。是安全使用的网改最新产品。该继电器的动作时间分快速型和延时型,配合使用时对干线和支线进行分级选择保护,完全可替代过去LLJ-□FS)、LLJ-□HS)、JD1JD3系列漏电继电器。



二、             工作原理



    该继电器是电子式电流动作型漏电继电器,主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下:

    接线如图(1),穿入主线路的零序互感器,在主线路没有漏电的情况下,矢量和等于零或极微,当主线路上有漏电或人触电时,零序互感器就感应到一个不平衡的电流矢量和信号,零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后,检测漏电流是否超过整定值,并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号,此信号经电子线路处理,当漏电电流达到动作值时,使可控硅导通触使继电器动作,利用继电器常开、闭点控制主线路断路器或接触器断开,切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成,按下试验按钮,有一电流流过互感器,相当于主线路有漏电电流,指示灯亮,出口继电器就应能动作。按下复归按钮,灯灭,出口继电器返回。
