1 用途
DS-30 系列时间继电器(以下简称继电器)作为辅助元件用于各种保护及自动装置
中，使被控元件达到所需要的延时，在保护装置中用以实现主保护与后备保护的选择性
配合。
2 结构`

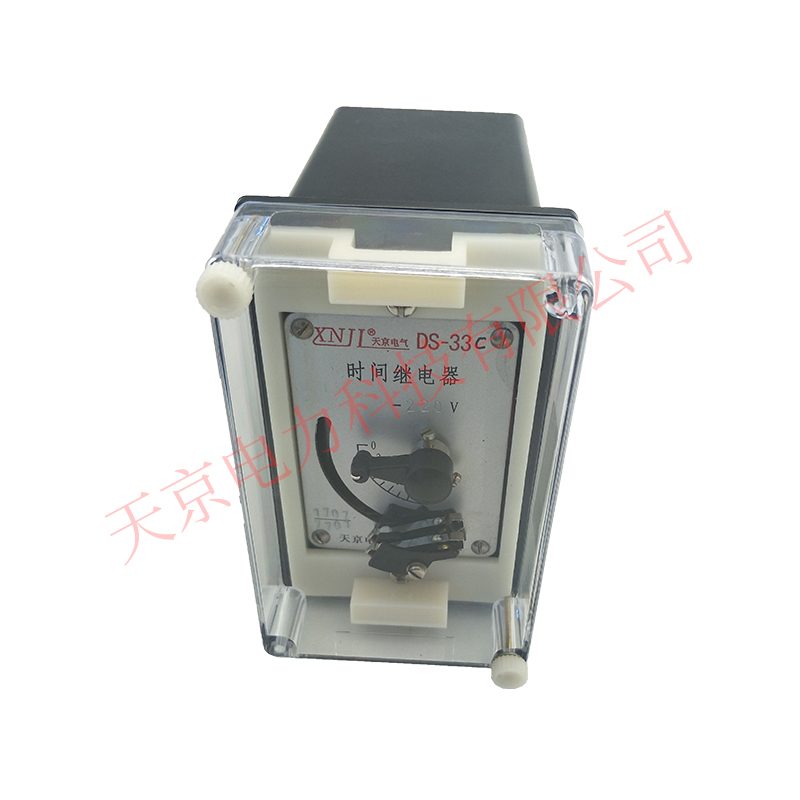

本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本
系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电
器内均有两副瞬时转换触点，一副延时主触点(终止触点)，根据不同的规格，可以安装
一副滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值；继电器由于
其安装及接线方式不同，同一机芯可以有四种结构形式，即 A11K 为嵌入式安装；A11P
为拼块嵌入式安装；A11H 为突出安装后接线；A11Q 为突出安装前接线，见附图。继电器
盖子上可以装设拖针，以指示继电器动作情况(规格表中型号后带有 X 的即为带有拖针的
规格)，为便于维修，继电器内部有插件，在取下盖子后即可将继电器部分抽出。
3.1 继电器型号说明：
例：DS-31C/2XA11K
其中：DS 表示电磁式时间继电器。
31～38 为设计序号，并用其第二位数字同时表示延时范围及电源种类(1～4 为四种延时
范围，同时表示直流电源，5～8 表示与 1～4 相同的延时范围，但为交流电源)。
C 表示长期工作，带有外附电阻；
/2 表示有滑动延时触点；
/X 表示有拖针(凸出安装继电器不设拖针)；
A11K ZK(表示嵌入安装，后接线。
因此上例为：嵌入式后接线延时为 0.125～1.25s，长期工作，带有滑动延时触点及
拖针的时间继电器(型号不能表示电压规格，因而在订货时要注明额定电压)。
/T 为 突出式继电器
如 DS-32/2T 为突出式延时为 0.5～5s 短时工作，带有滑动延时触点的时间继电器。
表 1 为嵌入式继电器的各种规格，突出式的可在型号后加 T 字即可不另列表，但突
出式继电器没有拖针。
3.2 直流继电器动作电压不大于 75%额定电压，交流继电器动作电压不大于 85%额定电压，返
回电压不小于 5%额定电压。
3.3 继电器延时的变差：(指在 20±5℃时 10 次动作中，最大与最小值之差)
对于 DS-31， DS-31C， DS-35， DS-35C 为 0.06s。
对于 DS-32， DS-32C， DS-36， DS-36C 为 0.125s。
对于 DS-33， DS-33C， DS-37， DS-37C 为 0.25s。
对于 DS-34，DS-34C，DS-38，DS-38C 为 0.5s。
4 使用和维护
4.1 使用者应注意继电器的额定工作方式，若将短时工作的继电器用于线圈回路长期带电的
场合，则继电器线圈必过热而损坏。
长期工作继电器有外附电阻，在使用时应按附图中 Rf 的位置接入。
4.2 继电器应装在与水平面垂直的屏板上，并且在投入运行前应使继电器通电动作，以免由
于各运动部位不能复归至原位，而引起延时的误差。
4.3 继电器在维修时，其钟表机构部分各零件应使用航空汽油清洗之后在各可动部位(滑动接
触部位)点以适量 4
# 航空仪表油，在由电磁直接带动的凸轮与扇形齿板间涂以低温脂。电磁
部分，动铁芯及线圈管中应擦试清洁。
附注：随产品供给长期工作继电器的外附电阻及安装件
