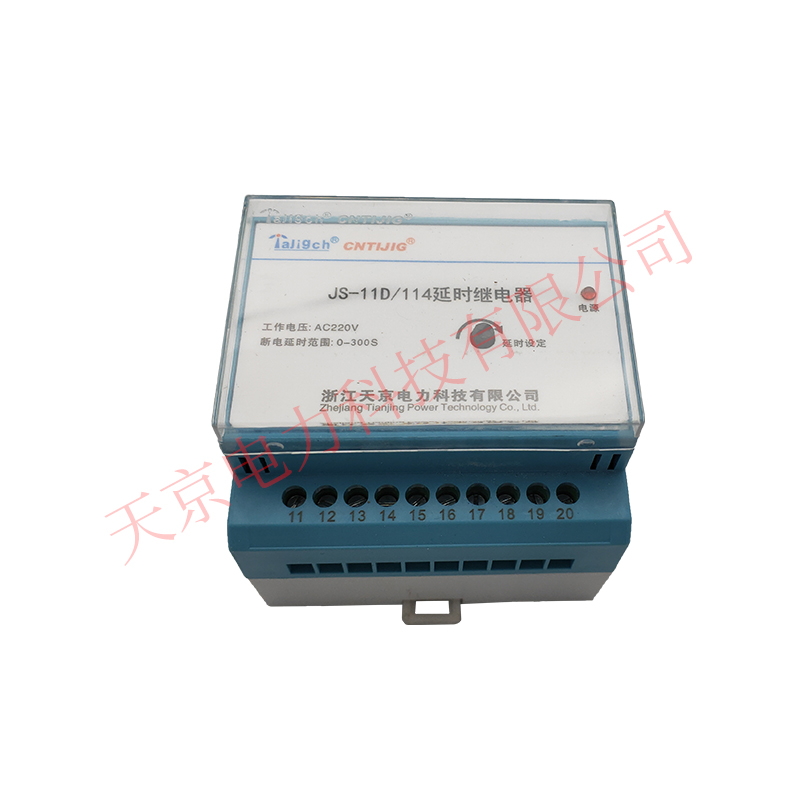

JS-11D-114

产品时间:2020-08-10 13:39:02

JS-11D系列断电延时集成电路时间继电器采用石英晶体振荡器和大规模CMOS集成专用电路,其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电保护缩短主保护和后备保 护时间级差提供保证,是老式时间继电器更换的理想产品。该系列继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同,且整定范围更大,级差更小,直观方便,从0.02S到999H范围内都可以任意整定,均能保证精度,无须校验。
详细介绍

JS-11D/11,JS-11D/12,JS-11D/13,JS-11D/31,JS-11D/32,JS-11D/33,JS-11D/22,JS-11D/23,JS-11D/15,JS-11D/25,JS-11D/35


JS-11D系列断电延时集成电路时间继电器采用石英晶体振荡器和大规模CMOS集成专用电路,其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电保护缩短主保护和后备保

护时间级差提供保证,是老式时间继电器更换的理想产品。该系列继电器的外形、内部接线、工作方式与DS电磁型时间继电器完全相同,且整定范围更大,级差更小,直观方便,从0.02S999H范围内都可以任意整定,均能保证精度,无须校验。

4主要技术参数

4.1 延时范围和级差 延时范围: 0. 02S~ 99H0.02s~ 99M。级差可调,详见时基设定表

4.2 延时整定误差继电器在20C5C时,施加额定电压下,继电器延时整定误差(包含- -致性) 整定值≤100S时,误差<+0. IS;整定值> 100S时,误差<0.1%

4.3返回时间用切断电路的方法, 使继电器断电,继电器触点返回至起始位置的时间不大于20mS

4.4电源电压允许变动范围电源 电压允许变动范围为额定电压的0.8~1.1倍。

4.5 触点容量

继电器输出电路的触点能断开电压不大于250W,时间常数为50.75mS的直流有感负荷电路为80W:电压不大于250V的交流电路(功率因数COS ψ为0.40.1)300VA。继电器可长期接通10A

4.6 环境温度-10C ~+50C

4.7 介质强度继电器各导电端子连在- -起对外露的非带电金属部分或外壳之间,能承受2000W (有效值)50Hz的交流电压,历时1分钟试验而无绝缘击穿或飞弧现象。

4.8绝缘电阻继电器各 导电端子连在一起对外露的非带电金属部分或外壳之间,用开路电压500V的兆欧表测量其绝缘电阻不小于300M 0

4.9 电寿命 继电器触点接于规定容量的电路负荷中,能可靠动作及返回,电寿命为10次。

4.10机械寿命继电器不接负荷能可靠动作及返回,其机械寿命为10次。

4.11功率消耗 . 在额定电压下,继电器功率消耗不大于5W

4.12抗干扰性能继电器的抗干扰符合DL478- 92《静态继电保护及安全自动装置通用技术条件》。
