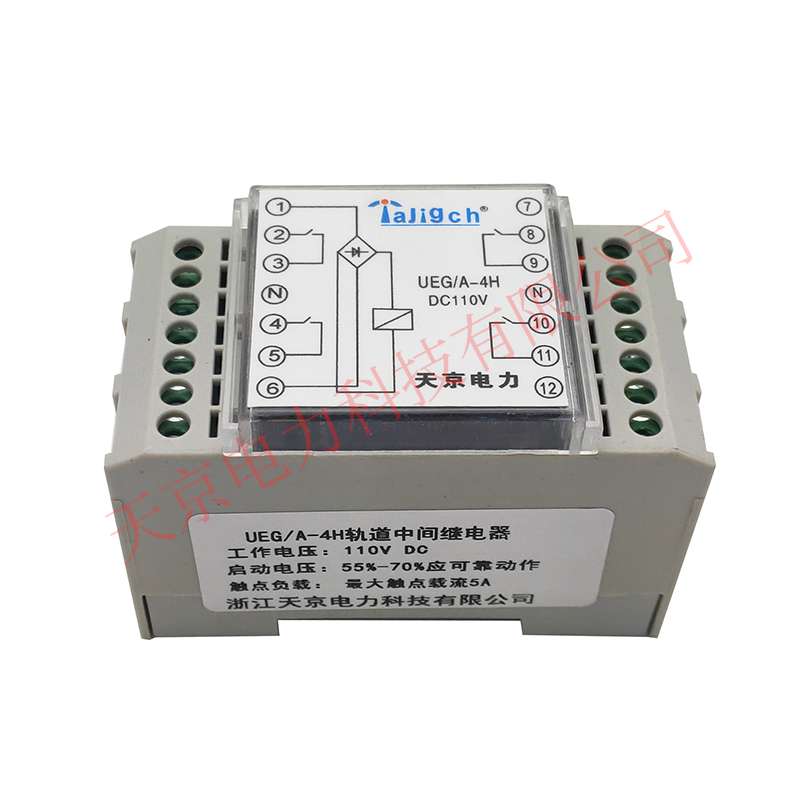

UEG-A-4H-(2)

产品时间:2020-08-01 10:40:31

UEG/A轨道中间继电器是电力系统和工业自动化的装置中,明确而可靠的信号扩展和电隔离技术变得日益重要,轨道中间继电器应用在电力系统及工业控制领域中,采集。产品的外壳吸取了国外产品的优点,采用全新的结构工艺,安装非常方便。能用时适用于U型的常用导轨。
详细介绍


轨道中间继电器:UEG/A-4H-L,UEG/A-4H-R,UEG/A-4D-L,UEG/A-4D-RUEG/A-2DPDT, UEG/A-4DPDTUEG/A-6DPDTUEG/A-8DPDT,UEG1-L1UEG1-R1UEG2-R1UEG2-L1

UEG/A-1H3D-L, UEG/A-1H3D-R, UEG/A-2H3D-L, UEG/A-2H3D-R, UEG/A-3H1D-L, UEG/A-3H1D-R,

TEG/A-002GT, TEG/A-004GT, TEG/A-310GT, TEG/A-006GT, TEG/A-008GT, TEG/A-040GT, TEG/A-002GT,  TEG/A-200GT,



◆额定工作电压(DC/AC) : 220V/1 10V/48V/24V

◆接点容量:载流容量8A断弧容量60W ( 220VDC) ; 2000VA

◆动作电压: 55% ~ 70%Un可靠动作

◆动作时间:5ms

◆返回时间:3ms

◆绝缘电阻:继电器的线圈和接点之间,线圈与外壳之间以及接点与外壳之间用开路电压1000V的兆欧表测量绝缘电阻,正常试验大气条件下,各回路的绝缘电阻>20MQ

◆介质强度:继电器的线圈和接点之间,线圈与外壳之间以及接点与外壳之间能承受频率为50Hz,电压为1500V, 历时1分钟的工频耐压试验,无击穿、无闪络及元器件损坏现象。

1H3D= 1副常开接点,3副常闭接点

3H1D=3副常开接点,1副常闭接点

4H=4副常开接点4D=4副常闭接点

4DPDT=带公共端的常开常闭接点

2H2D=2副常开接点,2副常闭接点
