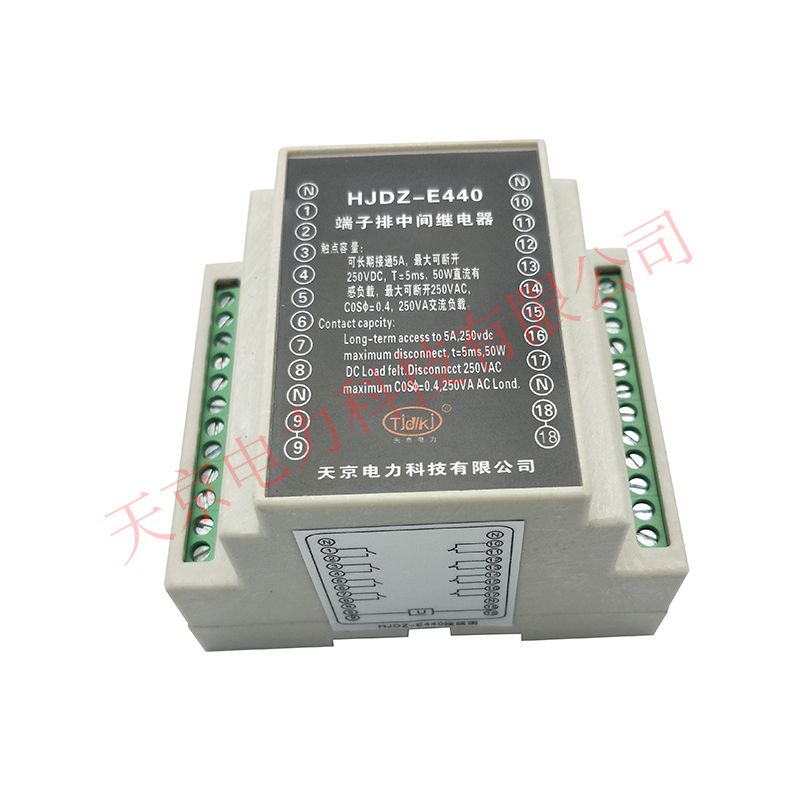

HJDZ-E112(L)

产品时间:2020-08-01 10:38:31

HJDZ系列端子排中间继电器体积小巧,直接安装在开关柜导轨上, 有电源指示,用于交直流操作的保护或自动控制回路中,以增加触点数量。继电器有导轨安装A,导轨安装E,两种结构方式,具体尺寸以实物为准。
详细介绍

HJDZ-E060(L), HJDZ-A200HJDZ-A110HJDZ-A002HJDZ-A004HJDZ-E080, HJDZ-E240, HJDZ-E420, HJDZ-E420, HJDZ-E260 HJDZ-E440HJDZ-E600HJDZ-E620HJDZ-E800HJDZ-E112(L), HJDZ-E202(L), HJDZ-E022(L),

HJDZ系列端子排中间继电器体积小巧,直接安装在开关柜导轨上, 有电源指示,用于交直流操作的保护或自动控制回路中,以增加触点数量。继电器有导轨安装A,导轨安装E,两种结构方式,具体尺寸以实物为准。

环境温度: -10°C ~ 50°C; 无导电气体,无腐蚀性气体,无较强振动; 工作电压:不大于120%额定电压; 工作位置:任意; 周围磁场强度:小于0.5mT; 不得有雨水和雪,有防雾、防尘、防风沙设施。

技术参数:

◆额定电压: AC380V/AC220V/AC110V/DC220V/DC110V等,具体以实物标签为准。

◆动作电压:直流继电器不大于70%额定电压;交流继电器不大于80%额定电压。

◆动作时间:在额定电压下,直流继电器小于20ms;交流继电器小于25ms。功耗:额定电压220V及以下小于3W,额定电压为交流电压380V时,小于4W

◆触点容量:①可长期接通5A电流,在电压不大于250VDC的直流回路中,可断开τ =5ms 50W的感性负载;在电压不大于250VAC的交流回路中,可断开COSφ=0.4 250VA的交流负载②L型时可长期接通10A电流,在电压不大于250VDC的。直流回路中,可断开τ =5ms 90W的感性负载;在电压不大于250VAC的交流回路中,可断开COS=0.4 . 500VA的交流负载。

◆绝缘电阻:继电器外壳与外露带电端子之间,用开路电压500V的兆欧表测量,绝缘电阻大于300M Q

◆介质强度:继电器外壳与外露带电端子之间能承受2KV (有效值) 50HZ实验电压,历时1分钟,无击穿或闪络现象。
